Project beschrijving
Nexus is een bijzonder project van Terberg Totaal Installaties en Roodenburg Installatie, waar een mixed-use multitenant gebouw wordt ontwikkeld dat zowel kantoren als laboratoria huisvest. Terberg Totaal Installaties is verantwoordelijk voor de elektrotechnische installaties en Blok Techniek is gevraagd om de complete energieverdeling te ontwerpen en te leveren.
In juli 2025 ontvingen wij de officiële opdracht. We begonnen met het uitwerken van een volledig 3D-model en het ontwerpen van de hoofd- en onderverdelers. Voor de energieverdeling leverden we een omvangrijk railkokerpakket van Schneider Electric, variërend van een 2500A koppeling tussen de trafo en de hoofdverdeler tot 1000A en 1250A railkokers richting de schachten en de WKO-kast. Daarnaast realiseerden we op elke verdieping KSA-rails voor de aansluitpunten van toekomstige huurders.
Het ophangen en monteren van de railkokers op locatie werd uitgevoerd door onze partner Hoekstra Montage, waarmee we nauw samenwerkten om alles ruimtelijk en technisch kloppend te krijgen.
Wat het project uniek maakt, is de combinatie van laboratoria en kantoren binnen één gebouw. Dat zorgt voor hoge eisen aan veiligheid, continuïteit en flexibiliteit. Binnen die complexe puzzel vormt Blok Techniek een cruciale schakel: wij leveren het hart van de energieverdeling waarop al deze systemen draaien.
Een technisch uitdagend project, waar we trots op zijn.
Het proces
Voor project Nexus gingen we met uiterste precisie te werk. We begonnen met het opstellen van een nauwkeurig 3D-model, dat we vervolgens op locatie controleerden. Toen de maatvoering bevestigd was, bestelden we de benodigde onderdelen en monteerden we de hoofd- en onderverdelers, inclusief het railkokersysteem. Daarna volgden het inmeten van passtukken, de montage en uitgebreide controlemetingen. Met micro-ohm- en megger-rapporten hebben we de volledige installatie tot in detail doorgemeten en gedocumenteerd.
De uitdaging

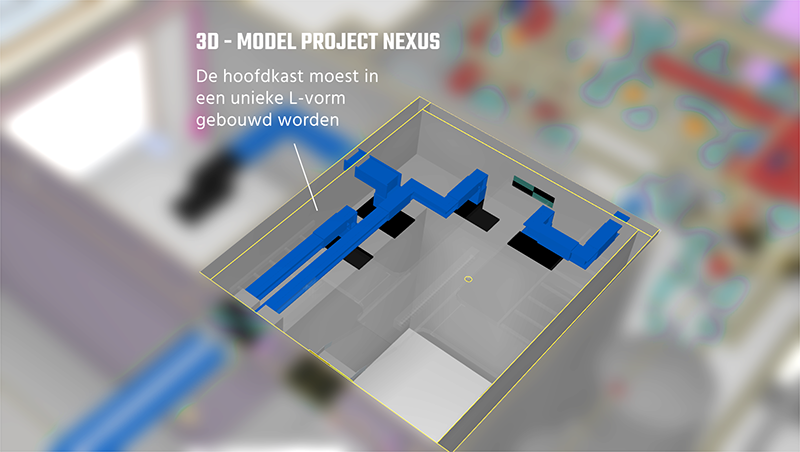

De beperkte ruimte vroeg om maatwerk. De hoofdkast moest in een L-vorm worden gebouwd om te passen in de technische ruimte. De Trafo stond direct achter de muur van de lange zijde van de L, de WKO-kast direct achter de muur aan de korte zijde van de L. Hierdoor moesten we met de railkokers scherpe knikken maken en de afgaande railen zorgvuldig over de begane grond naar twee schachten leiden.
Een bijzonder onderdeel van dit project was het plaatsen van twee KSA-railkokers per verdieping. Deze kwamen uit de schacht, waarbij we een 400A-voorbeveiliging op de stijgleiding monteerden met behulp van een aftakkast. De montage in de schachten vroeg om extra precisie: de ruimte was krap, en op elke verdieping bevond zich een onderverdeler die in de weg hing.
De oplossing
Ons team mat alle elementen voor de schachten exact in en liet deze speciaal op maat produceren. Dankzij deze voorbereiding konden we het systeem strak, veilig en volgens planning installeren — zonder concessies te doen aan kwaliteit of betrouwbaarheid.
Het resultaat? Een technisch complex project waarin samenwerking, maatwerk en vakmanschap samenkwamen in een perfect passende oplossing.
Busbarsysteem
Het busbarsysteem (ook wel railkokersysteem genoemd) transporteert en verdeelt de stroom door het hele gebouw. Dit systeem vormt letterlijk de ruggengraat van de elektrische infrastructuur: flexibel, efficiënt en toekomstbestendig.
Voor Project Nexus liep de railkoker door de schachten naar meerdere verdiepingen, waar op elke verdieping twee KSA-railsecties zijn geplaatst. De stijgleiding is beveiligd met een 400A-aftakkast, die we speciaal hebben ontworpen en gemonteerd om veilig en onderhoudsvriendelijk te werken binnen de beperkte ruimte.
De grootste uitdaging lag in de smalle schachten, waar elke centimeter telde. Door nauwkeurig inmeten en maatwerkcomponenten te laten produceren, hebben we een slanke, krachtige en perfect passende oplossing gerealiseerd.
Hoofdverdeler
De hoofdverdeler vormt het hart van de elektrische installatie in Project Nexus. Vanuit dit centrale punt wordt alle energie veilig en efficiënt verdeeld over het gebouw.
Wat deze hoofdverdeler bijzonder maakt, is de L-vormige opbouw. Dat komt zelden voor, omdat de kastconstructie volledig aangepast moet worden om bijvoorbeeld deuren en componenten goed bereikbaar te houden. Door slim te ontwerpen en nauwkeurig te bouwen, hebben we een compacte maar goed toegankelijke oplossing gerealiseerd, perfect passend in de beperkte technische ruimte van het pand.
De hoofdverdeler zorgt voor de verdeling van alle elektrische energie binnen het kantoorcomplex. De voeding komt direct vanuit de transformator en voorziet zowel de installaties als de werkplekken van stroom. In het gebouw wordt ook groene energie uit zonnepanelen benut, de verdeler is hier volledig op voorbereid, zodat duurzame opwekking probleemloos wordt geïntegreerd.
Onderverdeler
De onderverdelers verdelen de elektrische energie verder over de verschillende verdiepingen. Ze zorgen ervoor dat de belasting overzichtelijk en veilig wordt opgesplitst in meerdere groepen.
De door ons gebouwde onderverdelers zijn compact en afgestemd op de beperkte ruimte in de schachten. Door de precieze afstemming past elk onderdeel precies, zonder concessies aan veiligheid of onderhoudsgemak.
Samenwerking
Project Nexus was een samenwerking waarin precisie, techniek en partnerschap centraal stonden.
Voor de levering van de railkokers en componenten in de hoofd- en onderverdelers hebben we intensief samengewerkt met Schneider Electric.
Het ophangen en monteren van de railkokers op locatie werd vakkundig uitgevoerd door Hoekstra Montage.
Dankzij deze samenwerking konden we een totaalpakket leveren waarin ontwerp, levering en installatie op elkaar waren afgestemd. Zo garanderen we een veilige, efficiënte en toekomstbestendige energieverdeling.
Onderaannemers: Terberg Totaal Installaties, Roodenburg Installatie Bedrijf B.V.
Leverancier: Schneider Eletric
Samenwerking: Hoekstra Montage
Een technisch uitdagend project, waar we trots op zijn.
